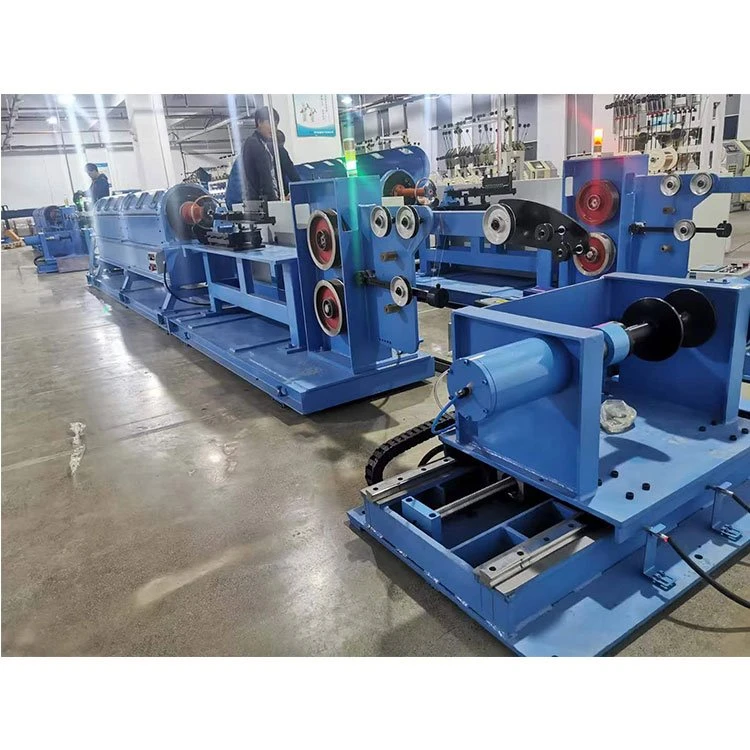

165/6 horizontālo cauruļu savīšanas mašīna

Sērijas numurs

Iegādātās iekārtas nosaukums

Kopējie izmēri

modelis

Skaits

Svars

1

Ātrgaitas cauruļu twister

Platums 1000* augstums 1300* garums 6800

6/165

2200 kg

Aprīkojuma sastāvs

1, iekārta sastāv no centrālās līnijas, mucas, formēšanas, vilces, ievilkšanas līnijas, elektriskās vadības daļas;

Projekts

Sērijas numurs

Iekārtas uzbūve

Funkcijas prasības un ierīces parametri

Piezīme

Pamats šī
darba var un žeņšeņs
Numurs

1

Stieples diametrs pirms pagriešanas (mm)

0.1 ~ 0.30

2

Diametrs pēc pagriešanas (mm)

0.3 ~ 1.5

3

Pagriešanās diapazons (mm)

1 ~ 50

4

Iekārtas ātrums (RPM)

Maksimālais ātrums 3000 apgr./min., darba ātrums 2800 apgr./min., iekārtas ātruma regulēšanu var iestatīt paroli (PLC funkcijas vadība)

5

Iekārtas darbības virziens

Pavērsts pret ierīci, vads atrodas labajā pusē

6

Sistēmas pagriešanas virziens

S/Z

7

Caurules vītņu režīms

Vītņu griešana

8

Tērauda stieples stiprības pakāpes diapazons (Mpa)

600 ~ 2800

9

Apstājieties, kad ir sasniegts iepriekš noteiktais skaitītāja garums

Mērmērā tiek izmantota PLC automātiskā apturēšana līdz mērīšanas skaitītājam, skaitītāja precizitāte ir mazāka par 1,5 procentiem vai vienāda ar to.

10

Iekārtai automātiski jāapstājas, kad tiek konstatēta pārrauta līnija cilindra korpusa un presēšanas formas zonā

Iekārtai ir atvienošanas apturēšanas signalizācijas ierīce.

11

Drošības vāka iekšpusē ir uzstādīts LED apgaismojums

Triecienizturīgām lampām un laternām virsmai jānodrošina drošības aizsardzība, lai izvairītos no citu priekšmetu un tērauda stieples sadursmes

12

vairogs

Katrs I-ritenis atbilst novērošanas logam. Redzamais logs ir izgatavots no rūdīta stikla, un drošības pārsegs ir elastīgi atverams uz augšu un uz leju ar bezšuvju tērauda cauruli. Mašīnu var nekavējoties apturēt, ja tā tiek atvērta, ja tā ir mazāka vai vienāda ar 150 mm. Kad drošības pārsegs ir atvērts un nav bloķēts, platformu var tikai pārvietot, bet nevar normāli iedarbināt. Maksimālais troksnis ir 82 dB, pārbaudīts 1000 mm attālumā. no aizsargapvalka

Izklājiet centrālo vadu

Barošanas veids

nerotējošs

I riteņu pacelšanas sistēma

Ir vārpstas tipa, gultņu atbalsta mehāniskā pastāvīga spriegojuma līnija.

Amortizācijas sistēma

Izmantojiet īpašu nodilumizturīgu virves atsperu skrūvju regulēšanu

Atbrīvojošā I veida riteņa diametra diapazons (mm)

165 (saskaņā ar pieprasītāja I-riteņa prasībām)

Cilindra iekšpusē darba ritenis novieto līniju

13

I riteņu pacelšanas sistēma

Ir vārpstas tipa, gultņu atbalsta mehāniskā pastāvīga spriegojuma izlāde, spriegojuma svārstības ir mazākas par 1N, spriegojuma diapazons 1–15N.

14

Amortizācijas sistēma

Izmantojiet īpašu nodilumizturīgu virves atsperu skrūvju regulēšanu

15

Atbrīvojošā I veida riteņa diametra diapazons (mm)

165 (saskaņā ar pieprasītāja I-riteņa prasībām)

Cilindra daļa

16

I veida riteņu skaits katrā cilindrā

6 *1 sadaļa =6

17

Vadu sistēmas veids uz cilindra

Uzstādiet virzošo riteni katrā līkumā, lai šķērsotu līniju, un nodrošiniet, lai tērauda stieple neslīdētu, izliekot līniju.

18

Volframa karbīda sprauslas iekšējais diametrs ārējai stieples maršrutēšanai

Vītņu uzgalis ir izgatavots no cieta sakausējuma YG8 materiāla, ar iekšējo diametru 5 mm. Tas tiek fiksēts ar skrūvju pievilkšanu un līmi, lai nodrošinātu uzticamu fiksāciju.

19

Vadu izvads Stiepļu paliktņa leņķis

Maksimālais leņķis no stieples sprauslas puķu plāksnes centrā līdz stieples sprauslai pie mucas sienas nedrīkst pārsniegt 30 grādus. Maksimālais divu pārtraukto līniju leņķis no pirmās cilindra stieples izejas līdz pēdējās mucas stieples ieplūdei nedrīkst pārsniegt 25 grādus. Maksimālais šķelto līniju leņķis no otrā cilindra stieples izplūdes sprauslas līdz atdalīšanas diska stieples izvadam nedrīkst pārsniegt 25 grādus. Lai nodrošinātu, ka tērauda stieple neslīd no sakausējuma veidnes, pie izejas vai saliekuma jāuzstāda īpaša sakausējuma veidne.

20

Cilindra atbalsta gultnis

Liels gultnis

Zīmols NSK

21

Cilindra atbalsta liela gultņu eļļošana

Ieeļļots, katrs gultnis ir uzstādīts uz gultņa ligzdas, darba temperatūra ir mazāka par vai vienāda ar 75 grādiem

22

Gultņa sēdekļa konstrukcija

Kaļamais čuguns. (QT - 400)

23

Sienas biezums (mm)

Ne mazāk kā 9 mm

24

Cilindru sistēmas dinamiskā sistēma

Izšķir apstāšanās un avārijas apstāšanās. Normāla apstāšanās jāpārtrauc pēc ātruma samazināšanas, ko var panākt ar enerģijas patēriņa bremzēšanu un citām metodēm. Parastais apstāšanās bremzēšanas laiks ir mazāks par 20 sekundēm, un avārijas apstāšanās jāpabeidz 10 sekunžu laikā. Bremžu kluči ir viegli nomaināmi pēc nodiluma.

25

Stiepļu paliktņa rāmja I-riteņa bloķētājs

Stiepļu paplātes rāmis ir aprīkots ar vārpstas gultni, lai atbalstītu vertikālu pastāvīgu spriegojuma izkārtojumu, un automātiskās regulēšanas izkārtojuma spriegošanas ierīci, lai nodrošinātu vienmērīgu katra tērauda stieples un dzīslas izvietojumu. Amortizācijas spriegojuma skrūves regulēšana darbībai ar labo roku. Katra stiepļu tekne var apmierināt ø 165 I-riteņa ražošanas vajadzības.

26

I riteņu gultņu režīms

Horizontālā atbalsta elektroinstalācija

27

I riteņu amortizācija stiepļu paliktnī

Stieples spriegojuma ierīces automātiska regulēšana nodrošina, ka katra tērauda stieple, dzīslas vienota līnija. I ritenis uz līnijas, slāpēšanas josta uzstādīta atspere, amortizācijas spriegojuma skrūves regulēšana labās rokas darbībai.

28

Pārtrauktas līnijas noteikšanas ierīce

Pārrāvuma līnijas signalizācija, PLC programmas vadība.

29

Paralēlā cilindra konstrukcija

Mucas korpuss ir ārēja vītņošanas līnija, nodrošinot, ka tērauda stieple no mucas korpusa izejas līdz presēšanas formas aizverošajai atverei ir vienmērīga un nav šķērsvirziena lieces parādības, kā arī maksimālais locīšanas leņķis starp mucas izplūdes atveri. mucas korpuss un stieples plāksnes izplūdes atvere nedrīkst pārsniegt 25 grādus.

30

Uzņēmēja bāze

Sekciju tērauds plus tērauds plus betons

31

Vārpstas piedziņas kaste

Bezvārpstas piedziņa

Formas apgabalā
Domēns

32

Caurumu sadale stiepļu paplātē

6 caurumu komplekts. Katra stiepļu paliktņa komplekta vītņu uzgalis ir izgatavots no cieta sakausējuma YG6X materiāla, vītņu uzgaļa iekšējais diametrs ir 5 mm, un, lai nodrošinātu uzticamu fiksāciju, tiek izmantota līmes fiksācijas metode.

33

Pirmsdeformācijas aparāts

Bajonetes uzstādīšana ir rezervēta un pielāgota atbilstoši produkta struktūras specifikācijām

34

Presēšanas formas aizvēršanas leņķis

25 grādi vai mazāk

35

Preses līnijas matricas turētāja struktūra

Spiediena atspere regulē spiedienu

36

Presēšanas formas izmērs

60*40*(20 plus 20) GARUMS * platums * augstums (augstums: izmērs 40 pēc divu gabalu aizvēršanas)

Var pielāgot

37

Mobilā veidņu bāze

Līnijas presēšanas formas rāmim ir izmantota rievas virzošā sliede, lai pielāgotos un elastīgi pārvietotos

38

Pēc deformatora

Pielāgot atbilstoši produkta struktūras specifikācijām

Turot svina riteni

39

vilce

Elektriskās vadības sinhronizācija

40

Vilces riteņa diametrs mm

159 * 2 ￠

41

Vilces riteņa tipa rievas/plaknes tips

U rieva

42

Vilces riteņu atbalsta sistēma

Gultņu atbalsts

43

Slotu skaits/Spravas diametrs

8. līdz 9. pants / R3mm

44

Slotu cietība

Vilces riteņa materiāls GCr15, cietība Lielāka vai vienāda ar HRC58-60o

45

Twist distances transformācijas realizācija

PLC bezgalīgi mainīgs ātrums

46

Skaitītāja ierīce

Viens vilces riteņa gals atrodas tuvu slēdža skaitītājam

47

Elektroniskā skaitītāja mērierīce

PLC elektroniskais skaitītājs, displejs displeja ekrānā

48

Braukšanas ceļš

Vieni aktīvie un dubultie vilces riteņi

Slēgta rindas līnija

49

Lentes kabelis

Servo motora vadība

50

Rindu pārvietošanas režīms

Lodveida skrūvju līnija, PLC vadības reversēšana

51

Vertikāls/horizontāls regulēšanas ritenis

Veltnim ir R rieva, gultņa tērauds

52

Slēgtas līnijas atbalsts

Uztverošais i-ritenis izmanto mehānisko pneimatisko augšējo tipu

53

Uzņemšanas spriedze

Piekariet šūpoles stieņa pastāvīgu spriegojuma ievilkšanas līniju.

54

Uztvērēja I veida riteņa diametrs (mm)

Klientam jānodrošina

Braukšanas dinamisks
Sistēmas/elektrības departaments
kontrole

55

pārnešana

Tur nav

56

Uzņēmēja vadītājs

Motors liek cilindram griezties

57

Galvenais motors

Mainīgas frekvences motors (5,5 KW)

58

vilce

Servo motors

59

Uzņemšanas motors

Frekvences pārveidošanas motors

60

Galvenā dzinēja ātruma kontrole

Invertors

61

Pilnīga mašīnas elektriskā vadība

PLC programmu vadība

62

displejs

Skārienekrāns
