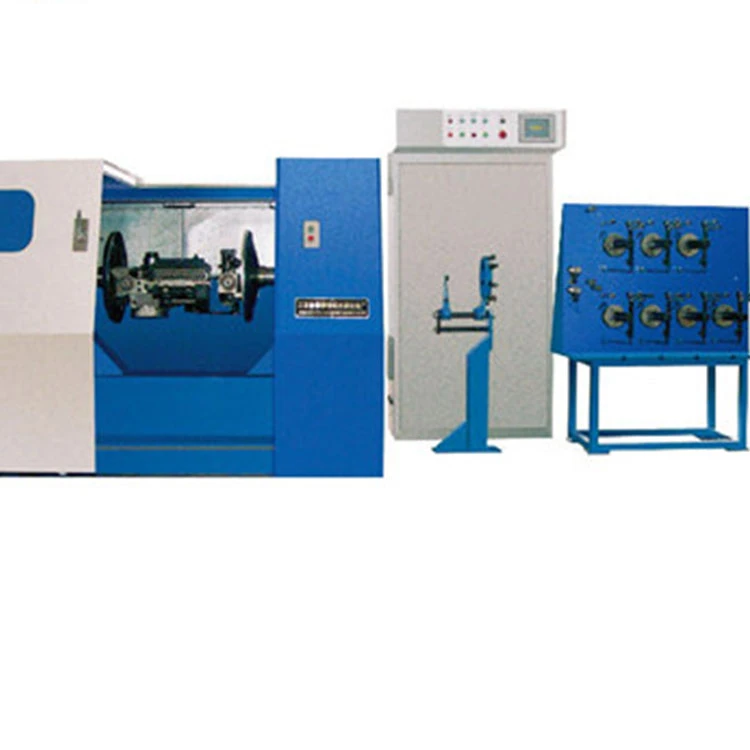

Dubultās vērpšanas šķielēšanas mašīna

Sērijas numurs

Iegādātā aprīkojuma nosaukums

Kopējie izmēri

Modelis

Skaits

Svars

1

Ātrgaitas cauruļu twister

Platums 1000* augstums 1300* garums 6800

6/165

2200KG

Iekārtu sastāvs

1, iekārta sastāv no Centrālās līnijas, stobra, formēšanas, vilces, ievilkšanas līnijas, elektriskās vadības daļas;

Projekts

Sērijas numurs

Iekārtu struktūra

Ierīces funkcijas prasības un parametri

Piezīme

Bāze

šis

strādāt

Var

un

žeņšeņs

Numurs

1

Stieples diametrs pirms pagriešanas (mm)

0,1 ~ 0,30

2

Diametrs pēc vērpšanas (mm)

0,3 ~ 1,5

3

Vērpšanas diapazons (mm)

1 ~ 50

4

Iekārtas ātrums (R.P.M.)

Maksimālais ātrums 3000 apgr./min, darba ātrums 2800 apgr./min, iekārtas ātruma regulēšanu var iestatīt paroli (PLC funkcijas vadība)

5

Iekārtas darbības virziens

Saskaroties ar ierīci, vads atrodas labajā pusē

6

Pagrieziet sistēmas virzienu

S/Z

7

Cauruļu vītņošanas režīms

Vītņošana

8

Tērauda stiepļu stiprības pakāpes diapazons (Mpa)

600 ~ 2800

9

Apstājieties, kad ir sasniegts iepriekš paredzētais skaitītāja garums

Mērīšanas mērītājs pieņem PLC automātisko apstāšanos mērīšanas skaitītājam, skaitītāja precizitāte ≤ 1,5%.

10

Iekārtai vajadzētu automātiski apstāties, kad cilindra korpusa un presēšanas presformas zonā tiek atklāta salauzta līnija

Iekārtai ir atvienošanas apturēšanas trauksmes ierīce.

11

LED apgaismojums ir uzstādīts drošības pārsega iekšpusē

Triecienizturīgām lampām un laternām uz virsmas jānodrošina drošības aizsardzība, lai izvairītos no citu priekšmetu un tērauda stiepļu sadursmes

12

vairogs

Katrs I-ritenis atbilst novērošanas logam. Redzamais logs ir izgatavots no rūdīta stikla, un drošības vāks ir elastīgi atvērts uz augšu un uz leju ar bezšuvju tērauda cauruli. Mašīnu var nekavējoties apturēt, ja tā tiek atvērta ≤150 mm. Kad drošības pārsegs ir atvērts un nav aizslēgts, platformu var tikai pārvietot, bet to nevar iedarbināt normāli. Maksimālais troksnis ir 82dB, kas pārbaudīts 1000 mm attālumā no aizsargapvalka

Izklājiet centrālo vadu

Barošanas veids

negriežot

I riteņu domkrata sistēma

Ir vārpstas tips, gultņu balsts mehāniska konstanta spriegojuma līnija.

Amortizācijas sistēma

Izmantojiet īpašu nodilumizturīgu virves atsperu skrūvju regulēšanu

I-riteņa atbrīvošanas diametru diapazons (mm)

165 (saskaņā ar pieprasītāja I-riteņu prasībām)

Cilindra iekšpusē darba ritenis noliek līniju

13

I riteņu domkrata sistēma

Ir vārpstas tips, gultņu balsts mehāniska pastāvīga spriegojuma izlāde, sprieguma svārstības ir mazākas par 1N, sprieguma diapazons 1 ~ 15N.

14

Amortizācijas sistēma

Izmantojiet īpašu nodilumizturīgu virves atsperu skrūvju regulēšanu

15

I-riteņa atbrīvošanas diametru diapazons (mm)

165 (saskaņā ar pieprasītāja I-riteņu prasībām)

Cilindra daļa

16

I-riteņu skaits katrā cilindrā

6 *1 sadaļa =6

17

Stiepļu sistēmas tips uz cilindra

Uzstādiet vadotni katrā līkumā, lai izietu cauri līnijai, un pārliecinieties, ka tērauda stieple, izliekot līniju, neslīd.

18

Volframa karbīda sprauslas iekšējais diametrs ārējo vadu maršrutēšanai

Vītņošanas sprausla ir izgatavota no cietā sakausējuma YG8 materiāla, ar iekšējo diametru 5mm. Tas ir piestiprināts ar skrūvju pievilkšanu un līmi, lai nodrošinātu uzticamu stiprinājumu.

19

Stieples izeja Stiepļu paplātes leņķis

Maksimālais leņķis no stieples sprauslas ziedu plāksnes centrā līdz stieples sprauslai pie mucas sienas nedrīkst pārsniegt 30°. Maksimālais leņķis divām salauztām līnijām no pirmās mucas stieples izejas līdz pēdējā stobra stieples ieplūdei nedrīkst pārsniegt 25°. Maksimālais pārrāvuma līniju leņķis no otrās mucas stieples izplūdes sprauslas līdz atvadāmā diska stieples izejai nedrīkst pārsniegt 25°. Īpaša sakausējuma matrica jāuzstāda pie izejas vai līkuma, lai nodrošinātu, ka tērauda stieple neslīd no sakausējuma matricas.

20

Cilindra balsta gultnis

Liels gultnis

Zīmols NSK

21

Cilindra atbalsta lielu gultņu eļļošanu

Smērviela ieeļļota, katrs gultnis ir uzstādīts uz gultņa sēdekļa, darba temperatūra ≤75 ° C

22

Gultņu sēdekļa konstrukcija

Kaļamais dzelzs. (QT - 400)

23

Sienas biezums (mm)

Ne mazāk kā 9mm

24

Cilindru sistēmas dinamiskā sistēma

Izceļas apstāšanās un avārijas apstāšanās. Normāla apstāšanās jāpārtrauc pēc palēninājuma, ko var panākt ar enerģijas patēriņa bremzēšanu un citām metodēm. Parastais apstāšanās bremzēšanas laiks ir mazāks par 20 sekundēm, un avārijas apstāšanās jāpabeidz 10 sekunžu laikā. Bremžu kluči pēc nodiluma ir viegli nomaināmi.

25

Stiepļu paliktņa rāmja I-riteņu slēdzene

Stiepļu paliktņa rāmis ir aprīkots ar vārpstas gultni, lai atbalstītu vertikālu pastāvīgu spriegojuma izlikšanu, un automātisku regulēšanu, kas izliek spriegošanas ierīci, lai nodrošinātu, ka katra tērauda stieple un dzīsla izliekas vienmērīgi. Slāpēšanas sprieguma skrūves regulēšana labās rokas darbībai. Katra stiepļu paplāte var apmierināt ø 165 I-riteņa ražošanas vajadzības.

26

I riteņu gultņu režīms

Horizontālā atbalsta elektroinstalācija

27

I riteņu slāpēšana stiepļu paplātē

Automātiska stiepļu spriegošanas ierīces regulēšana, pārliecinieties, ka katra tērauda stieple, dzīslas vienmērīga līnija. Es ripoju uz līnijas, slāpējot jostu, uzstādīju atsperi, slāpējot spriegojuma skrūves regulēšanu labās puses darbībai.

28

Salauztas līnijas noteikšanas ierīce

Pārtraukuma līnijas trauksme, PLC programmas vadība.

29

Paralēla cilindra konstrukcija

Mucas korpuss ir ārēja vītņošanas līnija, kas nodrošina, ka tērauda stieple no stobra korpusa izejas līdz preses presformas aizverošajai mutei ir vienmērīga un nav šķērsvirziena lieces parādības, un maksimālais locīšanas leņķis starp stobra korpusa izejas ieeju un stieples plāksnes izeju nedrīkst pārsniegt 25°.

30

Saimnieku bāze

Sekcijas tērauds + tērauds + betons

31

Vārpstas piedziņas kaste

Bezgrieztu disks

Uz
Forma
laukums
Domēns

32

Stiepļu paplātes caurumu sadalījums

6 caurumu komplekts. Vītņošanas sprausla uz katra stiepļu paplātes komplekta ir izgatavota no cieta sakausējuma YG6X materiāla, vītņošanas sprauslas iekšējais diametrs ir 5 mm, un līmes nostiprināšanas metode ir pieņemta, lai nodrošinātu uzticamu stiprinājumu.

33

Pirms deformācijas iekārta

Bayonet instalācija ir rezervēta un pielāgota atbilstoši produktu struktūras specifikācijām

34

Aizvēršanas leņķis nospiešanas die

25 ° vai mazāk

35

Preses līnijas presformas turētāja struktūra

Spiediena atspere regulē spiedienu

36

Nospiežot die size

60*40*(20+20) GARUMS * platums * augstums (augstums: izmērs 40 pēc divu gabalu aizvēršanas)

Var pielāgot

37

Pelējuma bāzes mobilais

Līnijas presēšanas presformas rāmis pieņem dovetail rievas vadotni, lai pielāgotos un elastīgi pārvietotos

38

Pēc deformētāja

Pielāgošana atbilstoši produktu struktūras specifikācijām

Turot
svins
ritenis

39

Vilces

Elektriskās vadības sinhronizācija

40

Vilces riteņa diametrs mm

159 * 2 ¢

41

Vilces riteņa tipa rievas/plaknes tips

U rieva

42

Vilces riteņu atbalsta sistēma

Gultņu balsts

43

Laika nišu skaits/slota diametrs

8. līdz 9. pants / R3mm

44

Slota cietība

Vilces riteņu materiāls GCr15, cietība ≥HRC58-60o

45

Vērpšanas attāluma transformācijas realizācija

PLC bezgalīgi mainīgs ātrums

46

Skaitītāja ierīce

Viens vilces riteņa gals ir tuvu slēdža skaitītājam

47

Elektroniskā skaitītāja skaitītāja ierīce

PLC elektroniskais skaitītājs, displejs displeja ekrānā

48

Brauciet pa ceļu

Vieni aktīvie un divkāršie vilces riteņi

Aizvērts
Rindu
līnija

49

Lentes kabelis

Servo motora vadība

50

Rindu pārvietošanas režīms

Lodīšu skrūvju līnija, PLC vadības maiņa

51

Vertikālais/horizontālais regulējošais ritenis

Veltnim ir R rieva, nesošais tērauds

52

Slēgtas līnijas atbalsts

Saņemošais i-ritenis pieņem mehānisku pneimatisko augšējo tipu

53

Uzņemšanas spriedze

Pakārt tuo šūpoles stienis pastāvīga spriegojuma ievilkšanas līnija.

54

Saņemošā I-riteņa izmēra diametrs (mm)

Klients, kas nodrošina

Vadīt
Dinamisku
Katedra
sistēma
/
elektrība
kontrole

55

Pārnese

Nav

56

Uzņēmēja vadītājs

Motors vada cilindru, lai pagrieztos

57

Galvenais motors

Mainīgas frekvences motors (5,5KW)

58

Vilces

Servo motors

59

Uzņemšanas motors

Frekvences pārveidošanas motors

60

Galvenā motora apgriezienu skaita kontrole

Invertors

61

Pilnīga mašīnas elektriskā vadība

PLC programmas vadība

62

parādīt

Skārienekrāns
