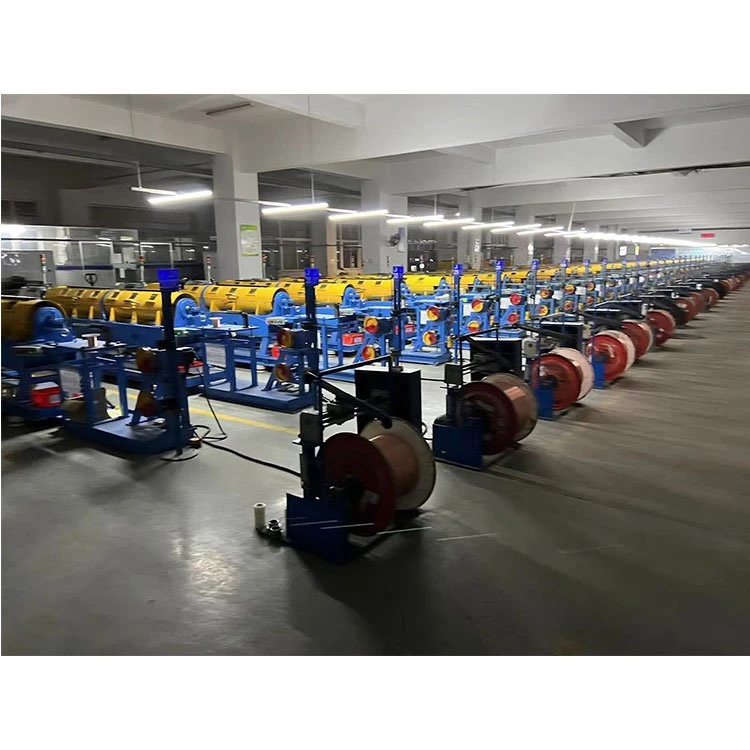

120/12 horizontālo cauruļu uzlīmēšanas mašīna

Lietot

Tas ir piemērots datu kabeļiem (piektā, sestā, septītā kategorija) un augstfrekvences kabeļiem, datora kabeļiem, strāvas kabeļiem un citiem daudzdzīslu kabeļiem un sinhronām lentēm.

Veiktspējas raksturlielumi

HD-800 konsoles viena vinčas galvenā mašīna pieņem konsoles struktūru, kas sastāv no PLC programmas + frekvences pārveidošanas ātruma kontroles + pneimatiskās vadības. , lai nodrošinātu vienmērīgu kabeļa spriegošanu; lai nodrošinātu ģeometriskās konstrukcijas stabilitāti pēc kabeļiem, tiek pieņemta vienas pogas kabeļu konstrukcija, un liela diametra stūres rats ir paredzēts, lai samazinātu liekumu un zemu zudumu; Stieples spoles kustība, lai paņemtu un uzņemtu vadu, un stieples spoles virzuļa kustība, izmantojot mehāniskā savienojuma un elektriskās ierīces dubulto vadību, nodrošina, ka ierīcei ir lieliska sinhronizācija no četriem startēšanas, normālas darbības, lēnas apstāšanās un avārijas apstāšanās stāvokļiem. Stabilas īpašības; stabila visas mašīnas veiktspēja, vienkārša darbība, lai nodrošinātu izcilu produkta veiktspēju.

Visa sistēma

1. Ierīces orientācija: → no labās uz labo pusi

2. Iekārtu barošanas avots: 380V/50HZ

3. Krāsošana: debeszils (var izgatavot atbilstoši klientu prasībām)

Iekārtu sastāvs

1. Acu pelējuma un skaitītāju savākšanas stends-----------------------------1 komplekts (standarta)

2. Φ800 konsoles viena griešanās mašīnas galvenais dzinējs ------------- 1 komplekts (standarta)

(1) Stiepļu stiepļu diametrs: ne vairāk kā Φ20mm

(2) Piemērojamais serdes stieples ārējais diametrs: Φ1.0mm-4.0mm

(3) Pagrieziena attāluma diapazons: 30mm-200mm

(4) Galvenais motors: 15HP motors plus frekvences pārveidošanas ātruma regulēšana

(5) Uzņemšanas motors: 5.5HP motors + diferenciālis

(6) Trošu motors: 1HP pārnesumkārba

7) Spoles pacelšana: elektrohidrauliskais pacēlājs

(8) Ātrums: 0 ~ 700 / min, normāls ātrums 600PRM / min

(9) Izmēri: (L×W×H) 380×172×178cm

(10) Svars: 5500kg

(11) Pacelšanās spoles diametrs: Φ800mm x600mm xΦ80mm (lietotāja nodrošinātie izmēri)

3. PLC datora vadības kaste -------------------------------- 1 komplekts (standarta)

(1) Elektroniskā vadības daļa: PLC: Siemens sistēma,

(2) Cilvēka un mašīnas saskarne: Taivāna Wellun 7 collas,

4. Centra ietīšanas mašīna --------------------------------------- 1 komplekts (pēc izvēles)

5. Sānu siksnu mašīna --------------------------------------- 1 komplekta (pēc izvēles) atbilstību)

6. 12 divrindu pasīvās spriegošanas statīvi--------------------1 komplekts (pēc izvēles)

7. HD-500 divvirzienu automātiskā atmaksāšanās mašīna ---------------------- 1 komplektu (pēc izvēles)

8. HD-500 atslēgšanas un atmaksāšanās mašīnas ---------------------------- 1 komplekts (pēc izvēles)
